在GPU实例上配置eRDMA

使用限制

操作步骤

支持eRDMA能力的实例使能eRDMA能力需满足2个条件：安装了eRDMA软件栈、绑定了开启弹性RDMA接口的网卡。

创建新GPU实例时配置eRDMA

1. 前往实例购买页。

2. 创建支持ERI的GPU实例。

   创建过程中需注意以下配置项（其他参数，请参见自定义购买实例）：

• GPU实例开启后不支持启用或关闭某一弹性网卡的弹性RDMA能力。

• 开启了弹性RDMA能力后的2张网卡会自动绑定到不同的通道上，无需您单独指定。

• 主网卡不支持从GPU实例中解绑，只能随GPU实例一起创建和释放。

• 实例规格：以ebmgn7ex或ebmgn8is为例。

• 镜像：选择公共镜像时，默认同时选中安装GPU驱动和安装eRDMA软件栈选项，则该实例创建完成后，系统会自动在实例内部安装GPU驱动、CUDA、cuDNN以及eRDMA软件栈。



  使能弹性RDMA网卡（ERI）的注意事项

• 弹性网卡：创建GPU实例过程中，在带宽和安全组配置向导页面配置弹性网卡时，会默认创建一块eRDMA主网卡和一块eRDMA辅助网卡，并且主网卡和辅助网卡右侧的弹性RDMA接口选项会默认被自动选中。



  说明

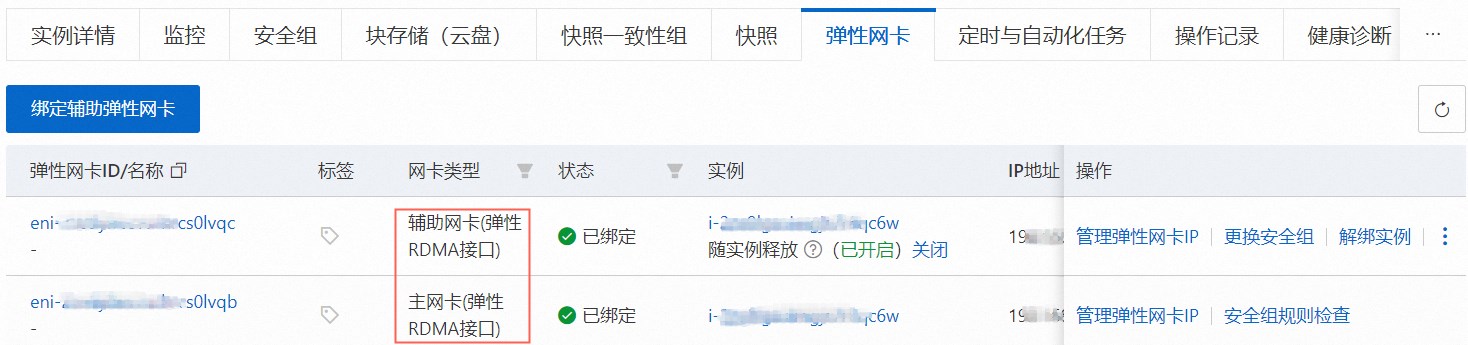

3. 进入已创建的实例详情页，单击弹性网卡页签，查看实例网卡类型。

   主网卡或辅助网卡的网卡类型如下所示，表示该实例已开启了弹性RDMA接口的网卡。



为已有GPU实例配置eRDMA

1. 登录ECS管理控制台。

2. 找到目标实例并进入实例详情页，选择弹性网卡页签，查看实例是否已开启了弹性RDMA接口的网卡。



• 如果已开启，请跳过以下步骤。

• 如果未开启，请按照以下步骤，为主网卡或者辅助弹性网卡配置eRDMA。

3. 为主网卡或辅助弹性网卡配置eRDMA。

   说明

• 为主网卡配置eRDMA

• 为辅助弹性网卡配置eRDMA

• 创建GPU实例时，如果主网卡和辅助网卡均未选中弹性RDMA接口，则创建实例后，您可以再单独创建并启用2个eRDMA辅助弹性网卡。

• 创建GPU实例时，如果主网卡或辅助网卡其中一个网卡未选中弹性RDMA接口，则创建实例后，您只能再单独创建并启用1个eRDMA辅助弹性网卡。

4. （可选）在实例内使能弹性RDMA网卡（ERI）。

   如果选择公共镜像时未选中安装eRDMA软件栈选项，根据实际情况选择脚本方式或者手动方式安装eRDMA软件栈，来使能弹性RDMA网卡（ERI）。

   脚本安装方式

   手动安装方式

   GPU实例创建完成后，您可以通过脚本安装方式单独安装eRDMA软件栈、GPU驱动、CUDA以及cuDNN等软件，脚本示例如下所示。其中，关于DRIVER_VERSION、CUDA_VERSION、CUDNN_VERSION的版本选择，请参见可选版本说明。



   #!/bin/sh#Please input version to installDRIVER_VERSION="550.90.07"
   CUDA_VERSION="12.4.1"
   CUDNN_VERSION="9.2.0.82"
   IS_INSTALL_eRDMA="TRUE"
   IS_INSTALL_RDMA="FALSE"
   INSTALL_DIR="/root/auto_install"#using .run to install driver and cudaauto_install_script="auto_install_v4.0.sh"

   script_download_url=$(curl http://100.100.100.200/latest/meta-data/source-address | head -1)"/opsx/ecs/linux/binary/script/${auto_install_script}"
   echo $script_download_url

   rm -rf $INSTALL_DIR
   mkdir -p $INSTALL_DIR
   cd $INSTALL_DIR && wget -t 10 --timeout=10 $script_download_url && bash ${INSTALL_DIR}/${auto_install_script} $DRIVER_VERSION $CUDA_VERSION $CUDNN_VERSION $IS_INSTALL_RDMA $IS_INSTALL_eRDMA

5. 带宽验证。

1. 在Server端执行以下命令，等待Client端的连接请求。



   sudo ib_write_bw -d erdma_0 -F -q 16 --run_infinitely --report_gbits -p 18515

2. 在Client端执行以下命令，发送连接请求和数据包。



   sudo ib_write_bw -d erdma_0 -F -q 16 --run_infinitely --report_gbits -p 18515 server_ip

   其中，server_ip是Server端ECS实例上绑定eRDMA的弹性网卡所对应的私有IP地址。获取IP地址的方法，请参见查看IP地址。

3. 远程连接GPU实例。

   具体操作，请参见使用Workbench工具以SSH协议登录Linux实例。

4. 执行以下命令，检查2块eRDMA网卡是否正常。



   sudo ibv_devinfo

   eRDMA驱动安装脚本默认安装最新版本的驱动，如果您需要安装旧版本eRDMA驱动，请提交工单获取帮助。

   本文以eRDMA驱动为0.2.37或以上版本为例，显示结果如下所示，表示2块eRDMA网卡正常存在。其中，2个eRDMA设备的端口state均为PORT_ACTIVE时，表示eRDMA网卡状态正常。



   说明

   如果eRDMA设备的端口state为invalid state时，表示该eRDMA网卡状态异常，建议先检查辅助网卡是否配置正确。例如，通过执行ifconfig命令查看所有网卡配置是否存在，所有网卡IP地址是否存在。

5. 执行以下命令，安装perftest测试工具。



   sudo yum install perftest -y

6. 执行以下命令，测试RDMA网络带宽是否符合对应硬件的预期表现。

   说明

   上述perftest测试使用了1张网卡通信，如果您业务需要启用2张网卡进行通信，则需要同时启动2个perftest进程，并通过-d参数为2个进程各指定1张eRDMA网卡、-p参数指定不同的通信端口。更多信息，请参见perftest详情。

   测试结果包括平均带宽，系统返回信息如下，表示eRDMA通信正常。

   回显信息详情

测试验证

为测试和验证配备eRDMA网络的GPU实例在应用中的实际表现，本文以nccl-tests为例，展示如何在实际业务中使用eRDMA的具体操作。关于nccl-tests的更多信息，请参见nccl-tests。

1. 执行以下命令，安装NCCL。

   通过下载并编译源码安装NCCL，源码编译的方式如下：

   说明

   您也可以在NVIDIA官网NVIDIA NCCL下载安装包，然后进行安装。



   # build ncclcd /root
   git clone https://github.com/NVIDIA/nccl.git
   cd nccl/
   make -j src.lib PREFIX=/usr/local/nccl
   make install PREFIX=/usr/local/nccl# 通过ls /usr/local/nccl/lib查看libnccl.so库

2. 执行以下命令，安装OpenMPI及编译器。



   wget https://download.open-mpi.org/release/open-mpi/v4.1/openmpi-4.1.3.tar.gz
   tar -xzf openmpi-4.1.3.tar.gz
   cd openmpi-4.1.3
   ./configure --prefix=/usr/local/openmpi
   make -j && make install

3. 执行以下命令，设置环境变量。



   NCCL_HOME=/usr/local/nccl
   CUDA_HOME=/usr/local/cuda
   MPI_HOME=/usr/local/openmpi

   export LD_LIBRARY_PATH=${NCCL_HOME}/lib:${CUDA_HOME}/lib64:${MPI_HOME}/lib:$LD_LIBRARY_PATH
   export PATH=${CUDA_HOME}/bin:${MPI_HOME}/bin:$PATH

   在实例内部进入~/.bashrc文件、设置PATH和LD_LIBRARY_PATH，其中，NCCL_HOME、CUDA_HOME、MPI_HOME需要根据实际情况填写。编辑完成后，执行以下命令使环境变量设置生效。



   source ~/.bashrc

4. 执行以下命令，下载并编译测试代码。



   git clone https://github.com/NVIDIA/nccl-tests
   cd nccl-tests/
   make MPI=1 CUDA_HOME=/usr/local/cuda MPI_HOME=/usr/local/openmpi

5. 执行以下命令，建立实例之间的SSH互信。

   在host1生成公钥后并拷贝到host2上来建立实例之间的SSH互信。



   #在host1执行ssh-keygen
   ssh-copy-id -i ~/.ssh/id_rsa.pub ${host2}

   ssh root@{host2}   # 在host1执行，测试一下是否可以无密码连接host2。如果是，表示已建立实例之间的SSH互信。

6. 执行如下命令，测试NCCL all_reduce效果。



   # 将host1, host2替换为您对应的IP地址mpirun --allow-run-as-root -np 16 -npernode 8 -H host1:8,host2:8 \
   --bind-to none \
   -mca btl_tcp_if_include eth0 \
   -x NCCL_SOCKET_IFNAME=eth0 \
   -x NCCL_DEBUG=INFO \
   -x LD_LIBRARY_PATH \
   -x PATH \
   ./build/all_reduce_perf -b 4M -e 4M -f 2 -g 1 -t 1 -n 20
