使用NetACC加速TCP应用

2024-12-03   访问量:1009

NetACC(Network Accelerator)是一个用户态网络加速库,利用eRDMA的低时延、高吞吐等优势,通过兼容socket接口,实现对现有TCP应用的加速。对于对网络通信性能要求高、需要低延迟和高吞吐量的TCP应用,可以通过NetACC,无需修改应用代码即可适配eRDMA,实现网络加速。

重要

NetACC当前处于公测阶段。

NetACC适用场景

NetACC适用于网络开销较大的场景:

  • 高PPS(Packets per Second)场景:尤其是大量收发小包的场景。使用NetACC可以降低CPU开销,提升系统吞吐能力,例如在Redis处理请求的场景中。

  • 对网络时延敏感的场景:eRDMA的网络时延比TCP更低,可以提升网络响应速度。

  • 反复创建短连接的场景:NetACC可以优化二次连接的速度,加快连接速度,提升系统性能。

安装NetACC

  • 安装方式

    • 通过eRDMA驱动安装

      安装eRDMA驱动的时候,NetACC也会一并安装。关于eRDMA驱动的安装,请参见为ECS实例安装eRDMA驱动

    • 单独安装

      如果您需要使用特定版本的NetACC或者您需要临时使用NetACC等,您可以在ECS实例上执行以下命令,单独安装NetACC:



      sudo curl -fsSL https://netacc-release.oss-cn-hangzhou.aliyuncs.com/release/netacc_download_install.sh | sudo sh
  • 配置文件及参数优化

    安装NetACC后默认配置文件是/etc/netacc.conf,允许用户根据需要调整参数,如消息大小NACC_SOR_MSG_SIZE、RDMA内存注册大小NACC_RDMA_MR_MIN_INC_SIZENACC_RDMA_MR_MAX_INC_SIZE、QP承载链接数NACC_SOR_CONN_PER_QP、IO线程数NACC_SOR_IO_THREADS等,以优化性能。

    配置文件示例如下:

    /etc/netacc.conf文件示例

使用NetACC

您可以通过netacc_run命令或者设置环境变量LD_PRELOAD的方式在应用中集成NetACC。使用之前,请您仔细阅读NetACC使用注意事项

netacc_run命令设置LD_PRELOAD环境变量

netacc_run是一个工具,用于启动应用程序时加载NetACC库,通过在应用程序命令之前增加netacc_run,用户可以比较方便地启动应用程序并应用NetACC加速。

netacc_run提供了很多配置选项,比如IO线程数(-t)、QP复用数(-p)等,这些参数可以帮助优化NetACC的性能。通过netacc_run命令设置的参数会覆盖配置文件中的参数。

netacc_run命令参数说明

  • 使用示例:

    以本文中Redis应用为例,在Redis命令之前增加netacc_run即可实现应用NetACC。

    • 启动Redis服务



      netacc_run redis-server
    • 启动Redis基准测试



      netacc_run redis-benchmark

NetACC监控

netacc_ss是NetACC中自带的监控工具,您可以执行netacc_ss命令监控使用了NetACC加速的TCP应用进程收发数据的状态。在Server端和Client端均可以执行该命令进行监测。netacc_ss命令详细说明如下:

netacc_ss命令说明

执行如下命令,查看使用了NetACC加速的TCP应用进程收发数据的状态


netacc_ss -s all -p <进程ID>
说明

您可以通过执行ps -ef | grep <进程名称>命令查询进程ID。

NetACC使用注意事项

  • 使用NetACC时,只有使用支持eRDMA的网卡(IP地址)创建的连接才会被转换为RDMA连接,其他连接还是会使用TCP。

    说明

    如果网络通信的任一端的网卡不支持弹性RDMA接口,那么NetACC将无法创建RDMA连接,而是会回退到使用TCP连接。

  • 使用NetACC时,如果您需要在多个进程之间进行网络通信,您不能将RDMA的socket文件描述符(fd)通过内核的进程间通信(IPC)机制发送给其他进程。

    说明

    RDMA连接是基于特定的队列对(Queue Pair,QP)建立的,而这些QP不支持在不同进程之间直接共享,因此RDMA连接不能在进程间共享。

  • NetACC框架目前不支持IPv6协议,为了确保在使用NetACC时不出现IPv6相关的冲突或错误,建议通过执行sysctl net.ipv6.conf.all.disable_ipv6=1命令来禁用系统中的IPv6功能。

  • NetACC动态库不支持热更新,热更新可能造成不可预期的错误,更新前请先停止应用进程。

  • NetACC目前不支持TCP协议中的部分套接字选项,包括SO_REUSEPORT,SO_ZEROCOPY和TCP_INQ。

  • NetACC依赖于glibc,无法在非glibc环境下工作,比如Golang。

  • 使用NetACC前,建议您通过执行ulimit -l unlimited命令来设置进程可以锁定的物理内存的最大量为无限制。

    说明

    如果ulimit -l参数设置得过小,那么在RDMA注册内存时可能会因为超出了系统允许的内存锁定限制而失败。

  • 在NetACC中,当应用程序监听一个TCP端口以进行通信时,NetACC会为这个TCP端口额外监听一个RDMA端口(TCP端口加20000),以便在RDMA网络环境中进行高效的数据传输。

    说明

    如果RDMA端口被占用或者超过了有效端口范围,会导致无法正常建立连接。请您合理分配,以避免端口冲突。

  • 在NetACC中,当一个父进程使用fork()系统调用创建子进程后,子进程默认情况下不会继承父进程已经建立的socket连接。

    说明

    fork()后无法继承父进程创建的socket连接,可能会导致无法正常通信,需要重新建立socket连接。

  • 在NetACC中,QP复用功能默认是关闭的。

    • 您可以在NetACC的配置文件中通过NACC_SOR_CONN_PER_QP或者在运行netacc_run时候指定QP复用数(-p),配置单个QP承载的连接数大于1,即允许多个连接复用1个QP,从而开启QP复用功能。

    • 如果开启QP复用功能,因为减少了QP的数量,从而减少了管理开销和资源消耗,特别是在高并发连接的场景下,可以提升整体的通信效率。

    • 当QP复用功能开启时,多个RDMA连接可能会共享同一个本地端口号。这是因为在RDMA中,端口号是用来标识QP的,而不是用来区分连接的。如果多个连接共享同一个QP,它们也会共享同一个本地端口号。

      说明

      如果应用程序需要区分不同的本地端口号(例如,为了实现不同的服务或监听不同的端口),那么不应该开启QP复用功能。因为一旦开启,多个连接将无法通过本地端口号来区分,这可能会导致端口冲突。

Redis应用中使用NetACC

NetACC在Redis应用中的作用

  • 提升系统吞吐能力

    NetACC适用于处理每秒需要处理大量数据包的场景,在Redis处理大量请求时,可以降低CPU开销并提升系统吞吐量。

  • 提升网络响应速度

    对于需要快速网络响应的Redis应用,NetACC利用eRDMA提供的低时延特性,可以显著提升网络响应速度。

Redis性能基准测试中使用NetACC

redis-benchmark是Redis自带的一个性能测试工具,它可以模拟多个客户端同时对Redis发送请求,以此来评估Redis服务器在不同负载下的性能表现。

测试场景

redis-benchmark中使用NetACC,模拟100个clients,4个threads,循环5000000次set操作。

redis-server常用命令参数说明

redis-benchmark常用命令参数说明

redis-benchmark常用测试结果指标说明

准备工作

购买两台支持eRDMA的实例,勾选自动安装eRDMA驱动,并且在主网卡开启eRDMA网络接口。两台ECS实例分别作为Redis的服务端和客户端。

本示例参数如下所示:

  • 镜像:均为Alibaba Cloud Linux 3

  • 实例规格:均为ecs.g8ae.4xlarge

  • 实例主网卡的私网IP地址:Server端(172.17.0.90)、Client端(172.17.0.91)。在以下测试中,您需要根据实际情况替换IP地址。

    说明

    • 本文以在实例的主网卡上开启eRDMA网络接口为例进行测试,那么这里的172.17.0.90即Redis服务端所在ECS实例的主网卡的私网IP地址。

    • 如果您是通过辅助弹性网卡上开启eRDMA网络接口进行测试,那么这里的IP地址,需要改为您实际的辅助弹性网卡的私网IP地址。更多信息,请参见为ECS实例绑定ERI

购买过程重要参数示例

具体操作

  1. 分别远程连接Server端和Client端的ECS实例。

    具体操作,请参见使用Workbench工具以SSH协议登录Linux实例

  2. 确认两台ECS实例的eRDMA驱动安装完成。

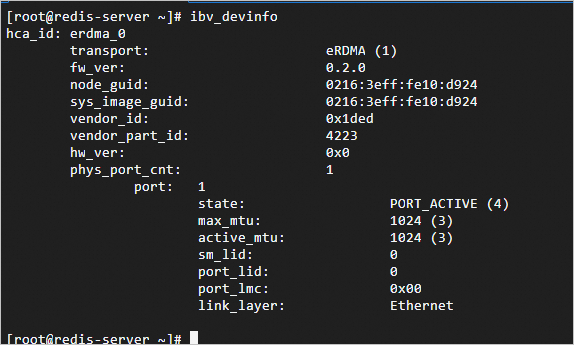

    在实例启动后,您可以通过ibv_devinfo命令确认已安装完毕:

    • 如果正确安装完成后,命令返回如下所示:


    • 如果尚未完成安装,命令返回如下所示(eRDMA相关驱动程序的安装可能需要几分钟,您可以稍后再尝试):


  3. 在两台ECS实例上分别执行以下命令安装Redis。



    sudo yum install -y redis

    安装完成后,返回信息如下所示:


  4. 通过redis-benchmark进行Redis性能的基准测试。

    使用NetACC加速测试未使用NetACC加速测试

    测试过程中通过netacc_ss查看服务端监控

    在测试过程中,您可以在Server端的ECS实例上通过netacc_ss查看目前服务端监控信息:

    • 执行以下命令,查看目前Redis服务的进程ID:



      ps -ef | grep redis-server

      返回信息如下,可以看到redis-server的进程ID为114379:


    • 执行以下命令,查看Redis服务目前的连接信息及收发数据的状态:



      netacc_ss -p 114379 -s all

      说明

      您需要将命令中的114379替换为您实际环境中Redis服务的进程的PID。详见netacc_ss命令说明

      命令返回信息如下,可以看到,由于连接两端实例的网卡均开启了弹性RDMA接口,因此建立的socket连接都是RDMA连接,最右侧4列是收发的数据量:


    • 您需要替换对应的172.17.0.906379为您实际启动Redis服务的服务器的IP地址和端口号,详见redis-benchmark常用命令参数说明

    • 不同的网络环境下测试结果不同,本文测试数据仅供参考,具体执行结果以您的实际环境为准。

    • 您需要替换对应的6379为您实际启动Redis服务的端口号,详见redis-server常用命令参数说明

    • 本测试以netacc_run命令方式加速,关于更多使用NetACC方式,请参见使用NetACC

      1. 在Server端的ECS实例上,执行以下命令,以NetACC加速的方式启动Redis服务:



        netacc_run redis-server --port 6379 --protected-mode no

        说明

        正确启动后,返回如下所示:


      2. 在Client端的ECS实例上,执行以下命令,开启Redis基准测试:



         netacc_run redis-benchmark -h 172.17.0.90 -p 6379 -c 100 -n 5000000 -r 10000 --threads 4 -d 512 -t set

        说明

        测试结束后,返回示例内容如下

        可以看到最下面的Summary信息,最后打印的是77万左右的rps。关于指标详细说明,详见redis-benchmark常用测试结果指标说明
